光纜光纖傳輸特性, 纜的機械特, 光纜的環境特, 光纜的電氣,彎曲特性,溫度特性與選型

1.光纜的性能

光纜的基本性能包括;光纜中的光纖傳輸特性、光纜的機械特性、光纜的環境特性和

光纜的電氣特性。對光纜的基本要求是保護光纖的機械強度和傳輸特性,防止在施工過程和使用期間光纖斷裂,保持傳輸特性穩定。為此,必須根據使用環境設計各種結構的光纜，以保證光纖不受應力的作用和有害物質的侵蝕。用適當的材料和結構,對通信光纖進行收容保護使光纖免受機械和環境的影響和損害，適應不同場合使用。

光纜的傳輸特性取決于被覆光纖。對光纜機械特性和環境特性的要求由使用條件確定。光纜生產出來后,對這些特性的主要項目,例如拉力、壓力、扭轉、彎曲、沖擊、振動和溫度等,要根據國家標準的規定做例行試驗。成品光纜一般要求給出下述特性，這些特性的參數都可以用經驗公式進行分析計算,這里我們只做簡要的定性說明。(1)拉力特性

光纜能承受的最大拉力取決于加強構件的材料和橫截面積,承重一般要求大于1km光纜的質量，多數在100~400kg范圍內。

(2)壓力特性

光纜能承受的最大側壓力取決于護套的材料和結構，多數光纜能承受的最大側壓力在100~400kg/10cm。

(3)彎曲特性

彎曲特性主要取決于纖芯與包層的相對折射率差4以及光纜的材料和結構。實用光纖最小彎曲半徑一般為20~50mm,光纜最小彎曲半徑一般為200~500mm大于或等于光纖最小彎曲半徑。在以上條件下,光輻射引起的光纖附加損耗可以忽略,若小于光

纖最小彎曲半徑，則附加損耗急劇增大。

(4)溫度特性

光纖本身具有良好的溫度特性。光纜溫度特性主要取決于光纜材料的選擇及結構的設計,采用松套管二次被覆光纖的光纜溫度特性較好。溫度變化時,光纖損耗增大,主要是由于光纜材料(塑料)的熱膨脹系數比光纖材料(石英)大2~3個數量級,在冷縮或熱脹過程中,光纖受到應力作用而產生損耗。在我國,對光纜使用溫度的要求是,在低溫地區般為-40~十40C，在高溫地區一般為-5十60C。

2.光纜的選型

要進行光纜的選型就要掌握光纜型號的表示方法,通信光纜的型號由型式、規格和特殊性能標識(可缺省)構成,之間應空一個格。

如有涉及版權問題，請與我們聯系

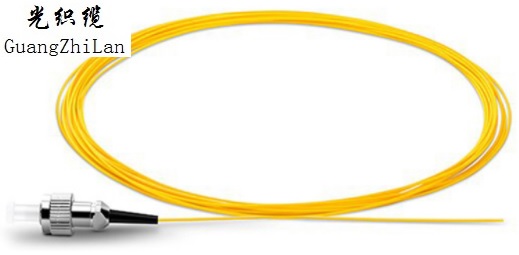

單模FC型光纖尾纖：

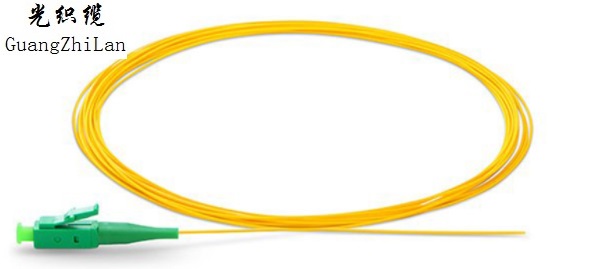

單模LC型光纖尾纖：

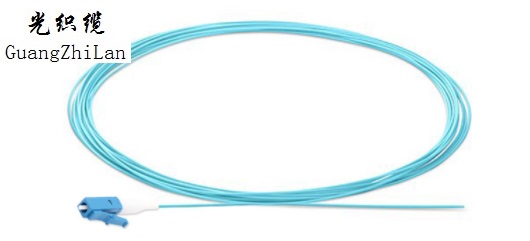

萬兆LC型光纖尾纖：

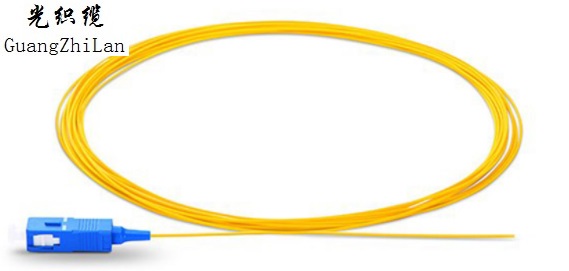

單模SC型光纖尾纖：

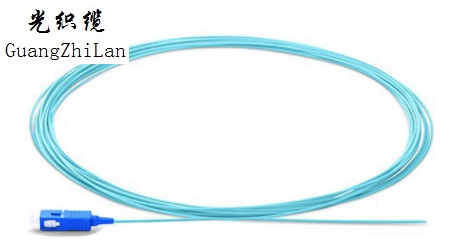

SC萬兆型光纖尾纖：

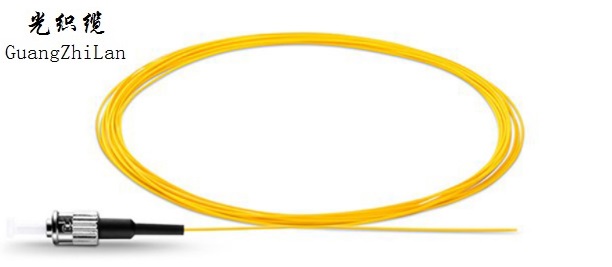

單模ST型光纖尾纖：

可選擇光纖耦合器配圖：

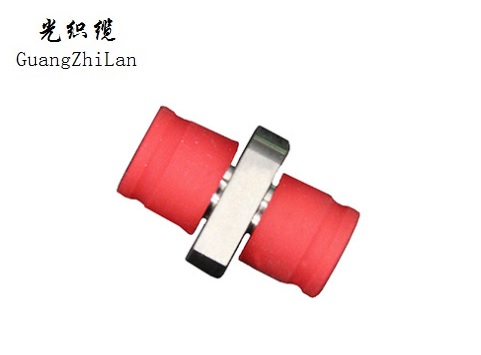

FC光纖耦合器：

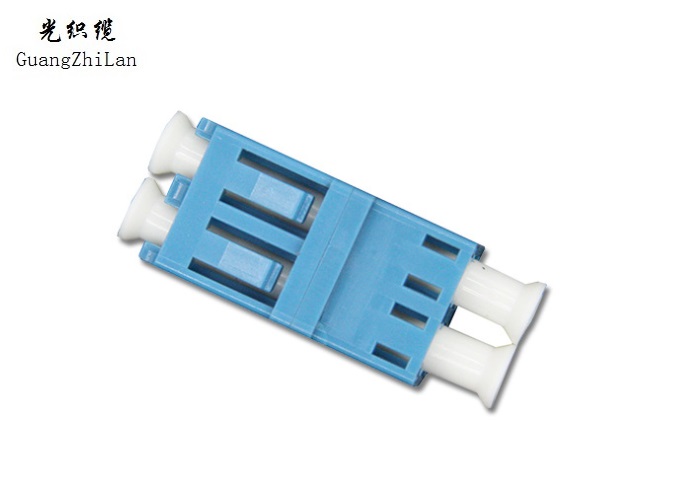

LC光纖耦合器：

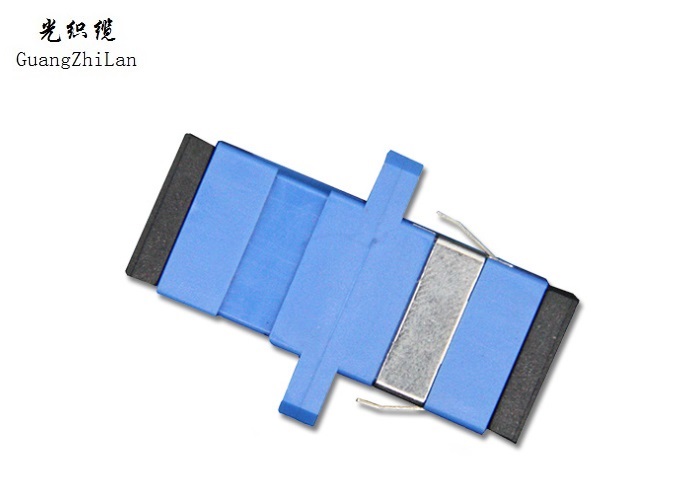

SC光纖耦合器：

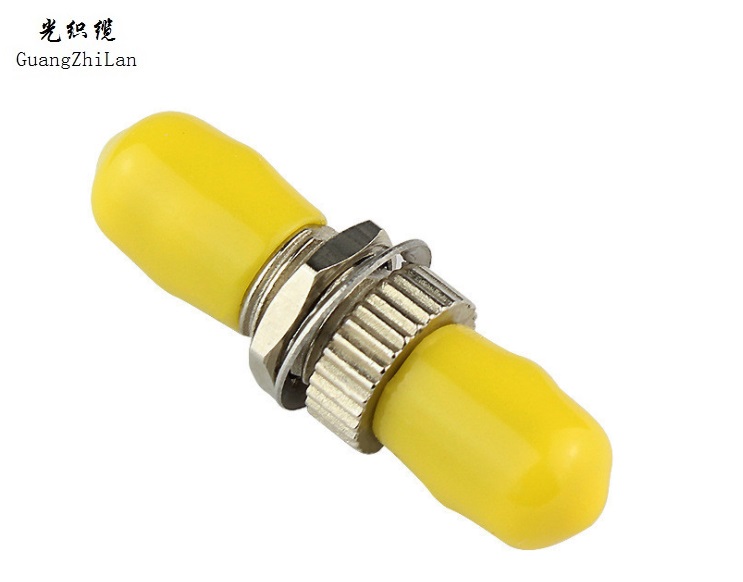

ST光纖耦合器：
